ردیابی سیگنال دیجیتال و آنالوگ در یک کیت. NF-8209 Pro سیگنال‌های دیجیتال و آنالوگ را در یک کیت تونر و پروب ترکیب می‌کند و آن را برای سناریوهای مختلف مکان‌یابی کابل مناسب می‌سازد. چه به عملکرد قوی‌تر ضد تداخل نیاز داشته باشید و چه به ردیابی کلی کابل، یک ابزار وظایف نگهداری روزانه شبکه بیشتری را پوشش می‌دهد.

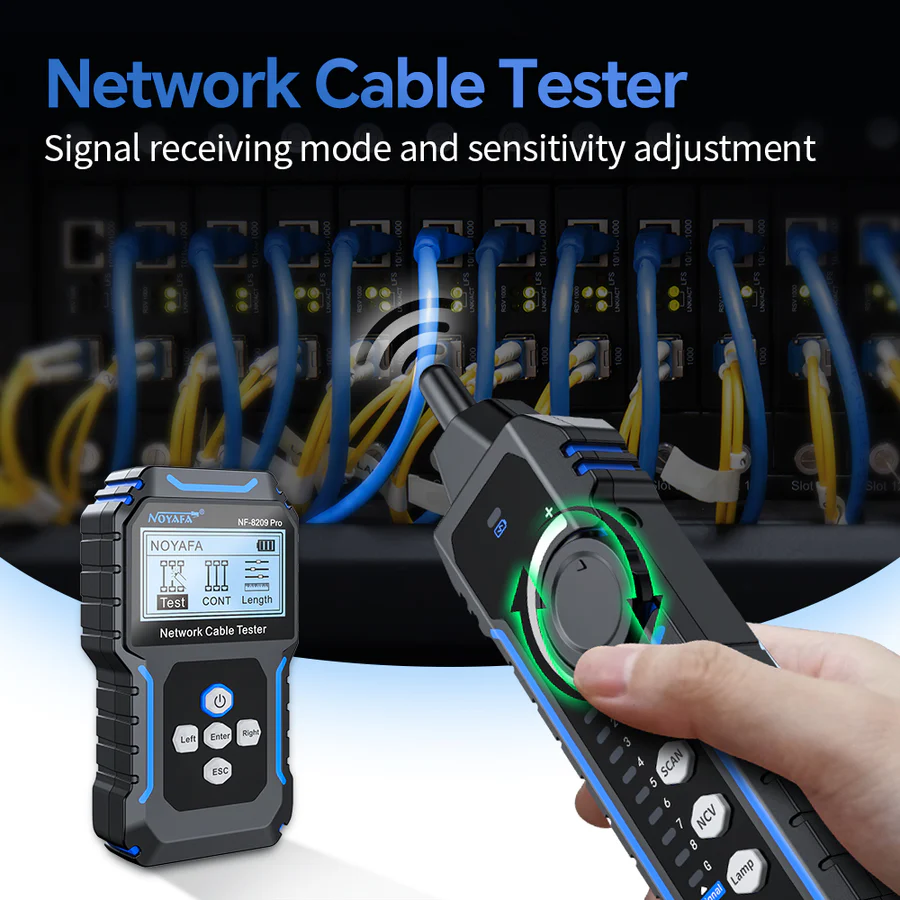

گیرنده ردیابی کابل و نقشه‌برداری سیم یکپارچه. گیرنده NF-8209 Pro چیزی بیش از یک کاوشگر مکان‌یابی کابل است – همچنین شامل قابلیت نقشه‌برداری سیم داخلی است.

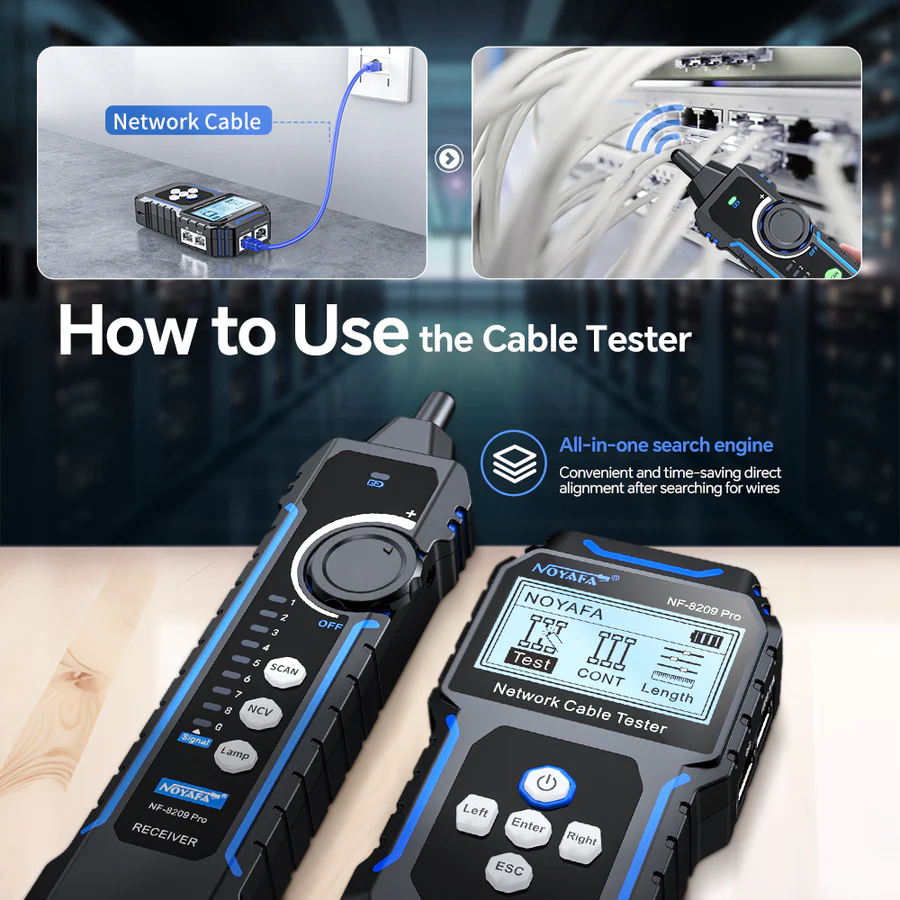

پس از ردیابی و شناسایی کابل هدف، تکنسین‌ها می‌توانند کابل را مستقیماً به پورت RJ45 CONT گیرنده وصل کرده و وضعیت سیم‌کشی را از طریق چراغ‌های نشانگر نقشه سیم داخلی بررسی کنند. سیم‌کشی عادی، جفت‌های متقاطع، مدارهای کوتاه و مدارهای باز را می‌توان به سرعت و بدون نیاز به استفاده از یک تستر نقشه‌برداری سیم جداگانه شناسایی کرد.

نقشه‌برداری سیم با نمایشگر واضح و تست خطای کابل. کابل‌های شبکه RJ45 را برای مشکلات رایج سیم‌کشی از جمله مدار باز، اتصال کوتاه، جفت‌های متقاطع و توالی نادرست سیم آزمایش کنید و نتیجه را روی صفحه نمایش LCD ماتریس نقطه‌ای 128 × 64 امیتر با نور پس زمینه برای خواندن واضح نمایش دهید.

اندازه‌گیری طول کابل تا 350 متر (~1,148ft). طول کابل‌های شبکه CAT5 و CAT6 را با محدوده آزمایش 5 تا 350 متر اندازه‌گیری کنید. این تستر می‌تواند جفت‌های سیم جداگانه مانند 1-2، 3-6، 4-5 و 7-8 را اندازه‌گیری کند و به شناسایی طول کابل، نقاط قطع یا شرایط کابل خارج از محدوده به طور مؤثرتر کمک کند.

تست PoE با تشخیص ولتاژ، قطبیت و حالت برق. وضعیت منبع تغذیه PoE، ولتاژ، قطبیت و حالت منبع تغذیه را تشخیص دهید. NF-8209 Pro از آزمایش استاندارد سوئیچ PoE پشتیبانی می‌کند و می‌تواند روش‌های مختلف منبع تغذیه، از جمله منبع تغذیه end-span، mid-span، 8 هسته‌ای و شرایط PoE غیر استاندارد را شناسایی کند.

فلش پورت برای شناسایی پورت سوئیچ. کابل را به سوئیچ یا روتر وصل کنید و از عملکرد فلش پورت برای یافتن سریع پورت شبکه مربوطه استفاده کنید. نشانگر چشمک زن، شناسایی پورت صحیح را در حین نصب، نگهداری یا مدیریت کابل شبکه آسان‌تر می‌کند.

تست پرس RJ45 برای بازرسی کیفیت دوشاخه. عملکرد تست QC بررسی می‌کند که آیا دوشاخه RJ45 و کنتاکت‌های مسی به درستی پرس شده‌اند یا خیر. این به نصاب‌ها کمک می‌کند تا پس از پرس، کیفیت دوشاخه را به سرعت تأیید کنند و خرابی‌های اتصال ناشی از تماس ضعیف یا پین‌های مسدود شده را کاهش دهند.

تشخیص NCV برای کار الکتریکی ایمن‌تر. گیرنده شامل تشخیص ولتاژ NCV است که به کاربران امکان می‌دهد ولتاژ AC را بدون تماس مستقیم تشخیص دهند. این امر یک لایه ایمنی اضافی هنگام کار در اطراف کابل‌ها، دیوارها، پنل‌های برق یا محیط‌های سیم‌کشی ولتاژ پایین و برق ترکیبی اضافه می‌کند.

طراحی قابل شارژ Type-C. هم فرستنده و هم گیرنده از باتری‌های لیتیومی قابل شارژ داخلی با شارژ Type-C استفاده می‌کنند که نیاز به باتری‌های یکبار مصرف را کاهش می‌دهد و کیت را برای استفاده روزانه در میدان راحت‌تر می‌کند.

نقشه‌برداری سریع سیم: بررسی سریع مشکلاتی مانند اتصال کوتاه، مدار باز یا سیم‌های متقاطع در کابل‌های اترنت، ساده‌سازی نگهداری و راه‌اندازی شبکه.

ردیابی دقیق سیم با ضد تداخل: از سیگنال‌های دیجیتال برای کاهش تداخل نویز و حساسیت بالاتر استفاده می‌کند و کابل‌های شبکه محافظ‌دار و بدون محافظ را به سرعت تشخیص می‌دهد.

شناسایی سریع پورت: مکان‌یابی پورت‌های فعال شبکه و مشاهده تنظیمات سرعت، دوبلکس و مذاکره پورت با فلش هماهنگ برای کاهش زمان عیب‌یابی.

تست جامع PoE: این دستگاه می‌تواند اطلاعات دستگاه‌های PoE استاندارد مانند ولتاژ POE، قطبیت منبع تغذیه، حالت منبع تغذیه و همچنین نوع PSE (در حالت استاندارد یا استاندارد) را آزمایش کند.

اندازه‌گیری دقیق طول کابل: کابل‌ها را از 2.5 متر/8.2 فوت تا 200 متر/565 فوت تنها با یک اتصال پلاگین اندازه‌گیری می‌کند و اطلاعات طول سریع و قابل اعتمادی را برای کابل‌کشی ساختار یافته ارائه می‌دهد.

تست چین‌خوردگی تک سر: حتی با یک سر کابل RJ45، این تستر تشخیص چین‌خوردگی دقیقی ارائه می‌دهد و اتصالات صحیح و نادرست را فوراً نشان می‌دهد.

تست توان نوری با دقت بالا: توان نوری را اندازه‌گیری کرده و سطوح تضعیف نور را با دقت بالا تشخیص می‌دهد. مجهز به تشخیص خودکار فرکانس، امکان استفاده از حالت plug-and-play را برای طول موج‌های خاص فراهم می‌کند و کارایی را برای کارهایی که شامل نصب فیبر نوری است، تضمین می‌کند.

مکان‌یابی خطای بصری (VFL): از لیزر 10 میلی‌وات با حالت‌های فلش سریع، فلش آهسته و ثابت برای ردیابی کابل‌های مسافت طولانی و پیمایش سریع نقطه شکست فیبر استفاده می‌کند.

تشخیص NCV (ولتاژ غیرتماسی): با تشخیص سیم‌های برق‌دار و تجهیزات الکتریکی، ایمنی الکتریکی را تضمین می‌کند و به شما در جلوگیری از خطرات احتمالی الکتریکی کمک می‌کند.

قدرت بادوام با شارژ Type-C: باتری لیتیوم پلیمری 1500 میلی‌آمپر ساعتی با شارژ سریع Type-C برای استفاده طولانی مدت، کاهش زمان خرابی و افزایش کارایی در کارهای میدانی.

کابل‌کشی شبکه قابل اعتماد و با کارایی بالا را تضمین می‌کند: از کابل‌کشی ساختار یافته، کابل‌کشی داده گرفته تا نصب و نگهداری کابل‌کشی فیبر نوری، NF-8508 هر مرحله از گردش کار کابل‌کشی را ساده می‌کند – اطمینان حاصل می‌کند که شبکه‌ها برای عملکرد با بالاترین ظرفیت خود ساخته شده‌اند.
